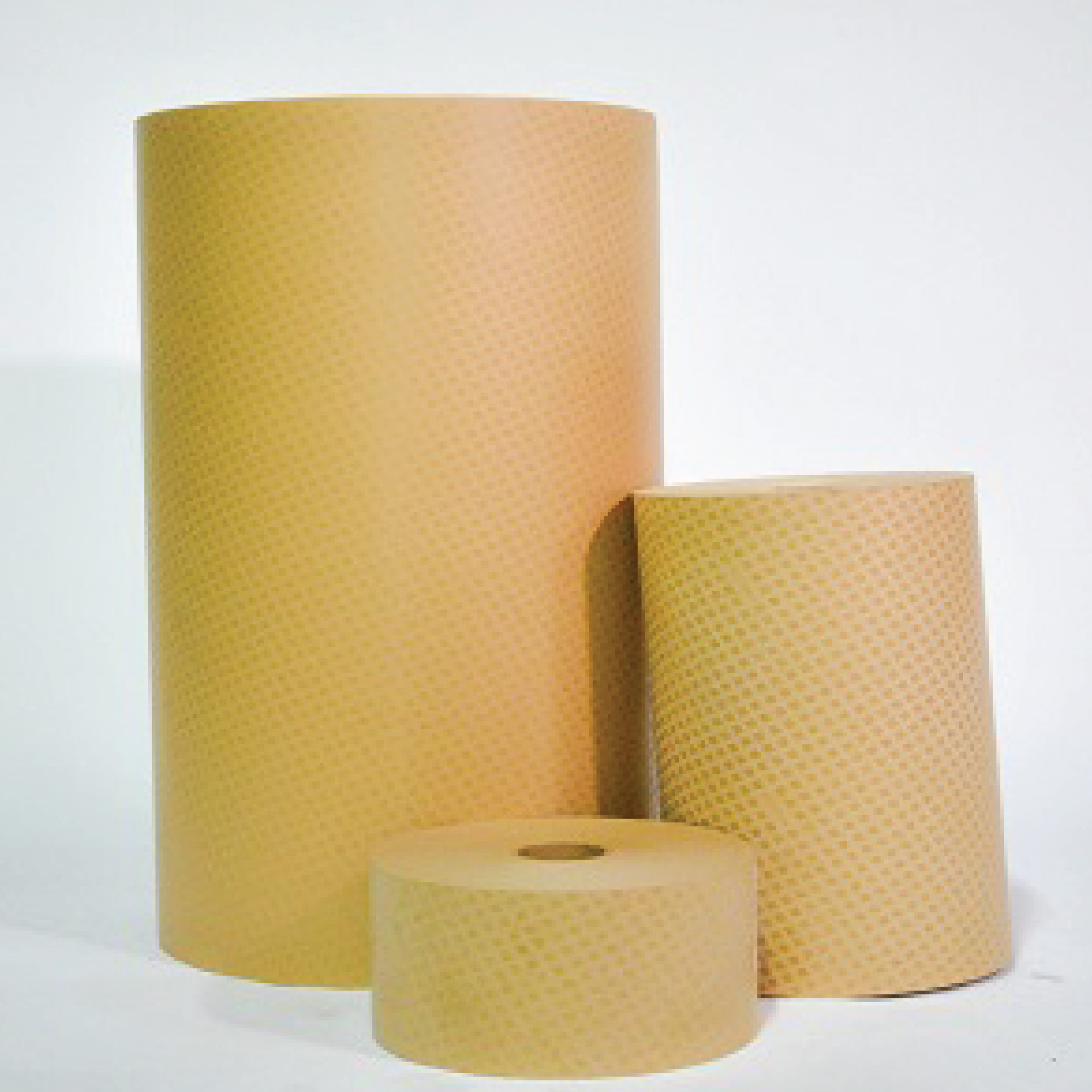

Papel Diamantado
Está hecho de papel térmicamente mejorado cubierto con resina epóxica en estado B (B-Stage). Este recubrimiento se puede aplicar en uno o ambos lados del papel en forma de rombos. El patrón consiste de diamantes de 9.5 mm por lado con 15.9 mm de separación entre centros.
DESCRIPCIÓN
El papel DPP fabricado en una máquina cilíndrica multi-cubas que permite un procesado continuo de fibras en capas homogéneas (fabricación multi-capa) en cilindros sucesivos. Esta construcción asegura valores máximos para las propiedades de rigidez dieléctrica y resistencia mecánica. El papel térmicamente mejorado se define como un papel que ha sido químicamente tratado para disminuir la velocidad de degradación térmica de las moléculas de celulosa. Este proceso permite al papel tener una vida aceptable a temperaturas elevadas, o bien alargar su vida útil a temperaturas menores.
La utilización del DPP como aislamiento en los devanados del transformador mejora la capacidad para soportar esfuerzos axiales de corto circuito. Además, proporciona significativamente mayor resistencia mecánica que el uso de papel sin recubrimiento.:
- Celulosa 100%
- Térmicamente mejorado
- Diamantes de resina epóxica
- Excelentes propiedades dieléctricas y mecánicas
- Compatibilidad con aceite mineral y otros líquidos aislantes
- Excelente desempeño en
CARACTAERISTCAS:
Cuando se almacena en un ambiente controlado, el papel recubierto con resina epóxica en “Estado B” (B stage), tendrá una vida útil extendida. Para el papel almacenado en condiciones normales (bodega, almacenes), NO en contacto directo de la luz solar y lejos de que la humedad ingrese al papel, el tiempo recomendado de almacenamiento es de doce meses.
Adherencia
El curado del adhesivo epóxico del aislamiento del devanado, a temperatura elevada y por un tiempo adecuado, conlleva a un enlace adhesivo entre el devanado y el DPP. La calidad de este enlace depende adicionalmente de la presión mecánica efectiva durante el ciclo de curado. Al inicio del ciclo de curado la resina epóxica se licua y al enfriarse alcanza su estado sólido final. La resina no se ve afectada por los ciclos de calentamiento adicionales que se producen en el transformador en servicio.
Secado e impregnado de aceite
La porción de superficie de papel cubierto con la resina en forma de diamante, el tamaño y la forma de los puntos han sido cuidadosamente elegidos de tal manera que
