Boquillas para Transformadores de potencia.

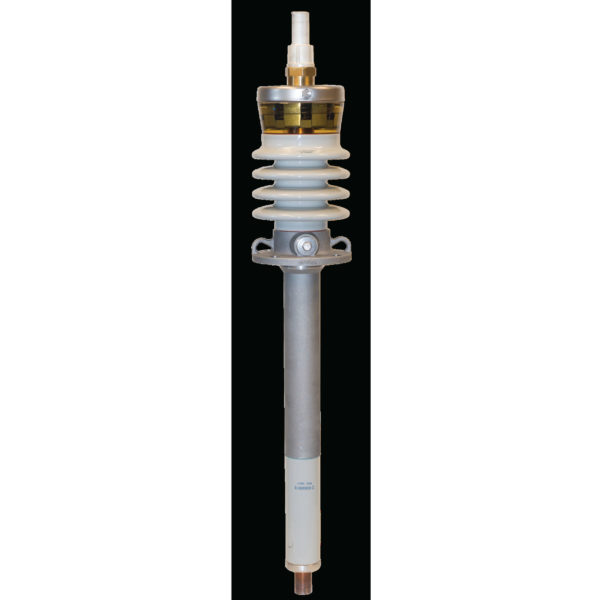

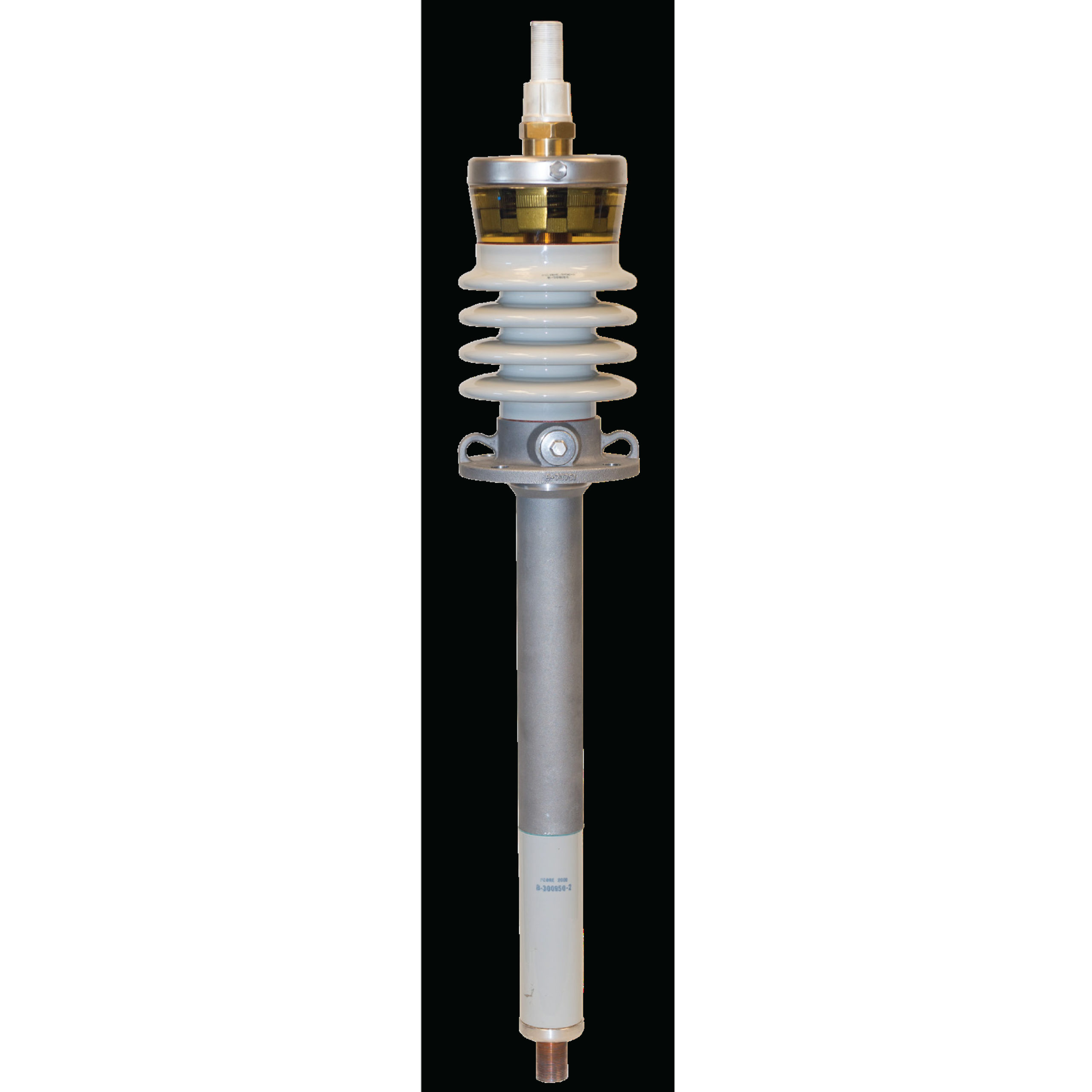

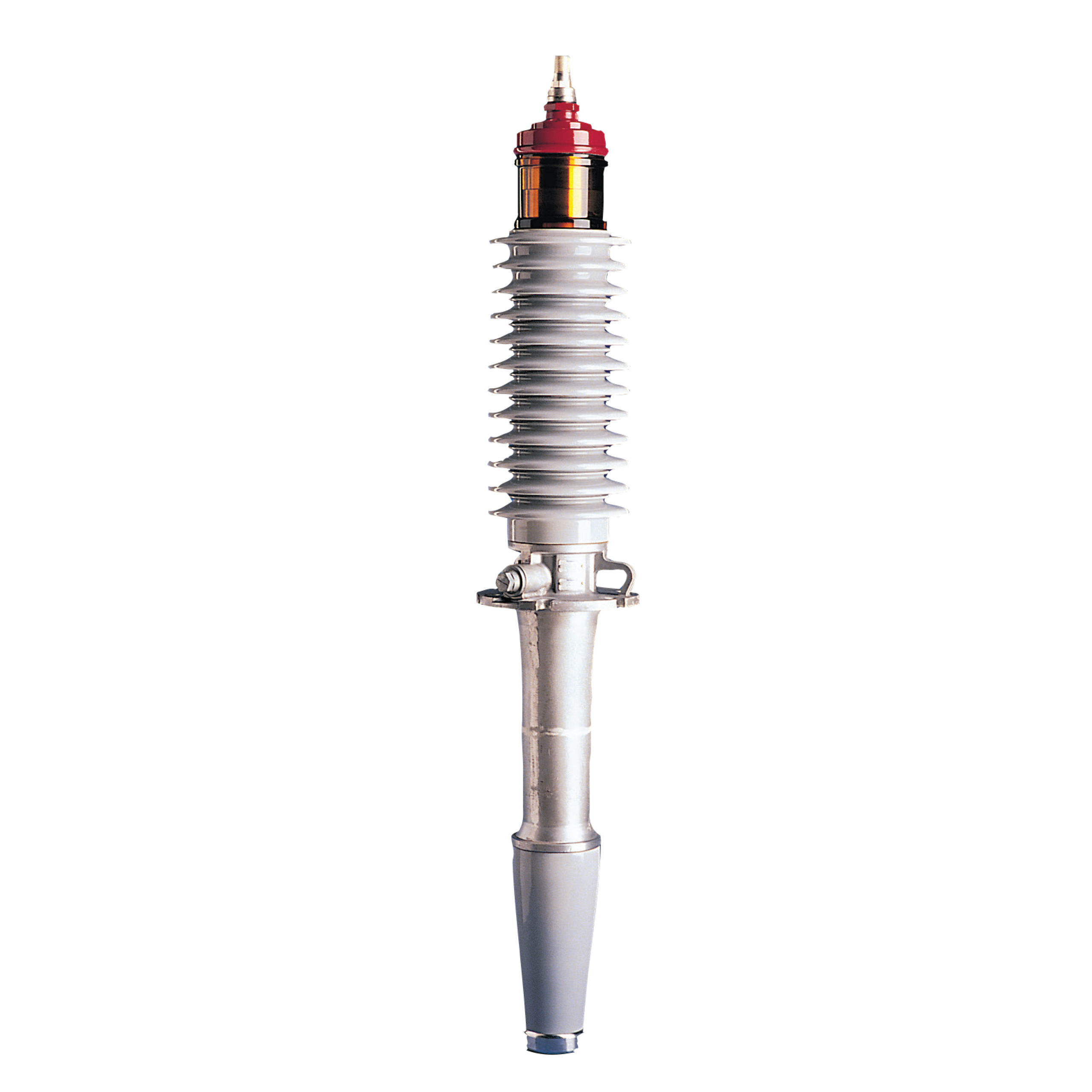

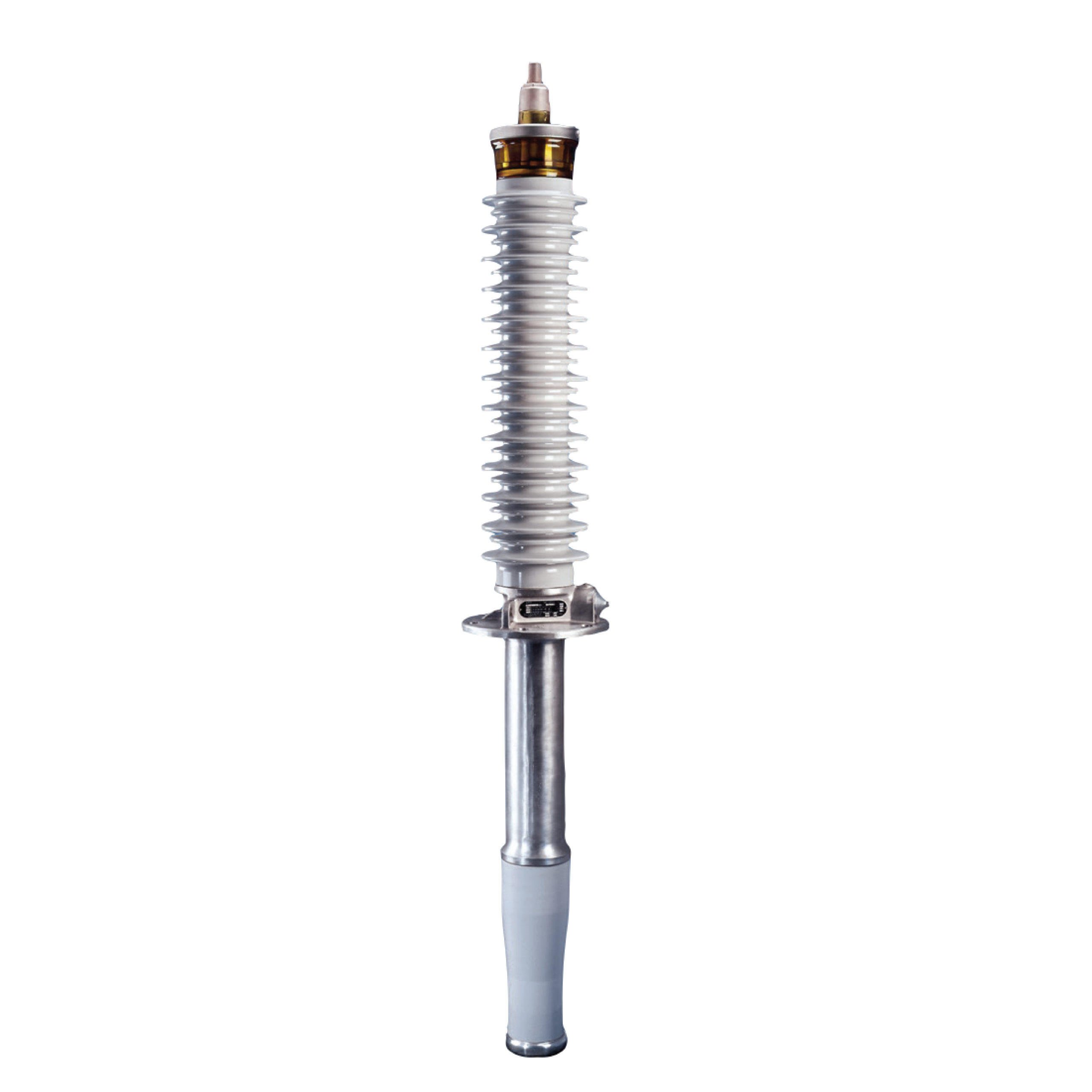

Las boquillas de la serie PCORE® POC® 88 están disponibles desde 25 kV hasta 69 kV con clasificaciones de corriente de 400/1200 A hasta 7000A. Estos bujes son intercambiables entre transformadores y aplicaciones de disyuntores de aceite.
Descripción
Los bujes intercambiables de 400/1200 A están diseñados para usarse en aplicaciones de cables de tracción de 400 A o
Aplicaciones de 1200A con conexión inferior.
Estos casquillos POC se pueden montar hasta 60 grados desde la vertical sin el uso de un depósito de aceite externo.
Se debe utilizar un depósito de aceite externo en aplicaciones desde 60 grados hasta la posición horizontal. Un aceite externo
El depósito se especifica agregando el sufijo “-03” al número de catálogo básico.
Características estándar:
- Núcleo enrollado del condensador de aceite de papel con aisladores de porcelana superior e inferior externos.
- Bujes intercambiables de transformador-disyuntor (TBI).
- Gran altitud: 10,000 pies
- Niveles mínimos de aceite / bolsillos CT de 16,50 y 21,00.
- Diseñado según IEEE C57.19.00 / 01
- 0,2% – 0,3% de factor de potencia C1 (límite de 0,5% IEEE)
